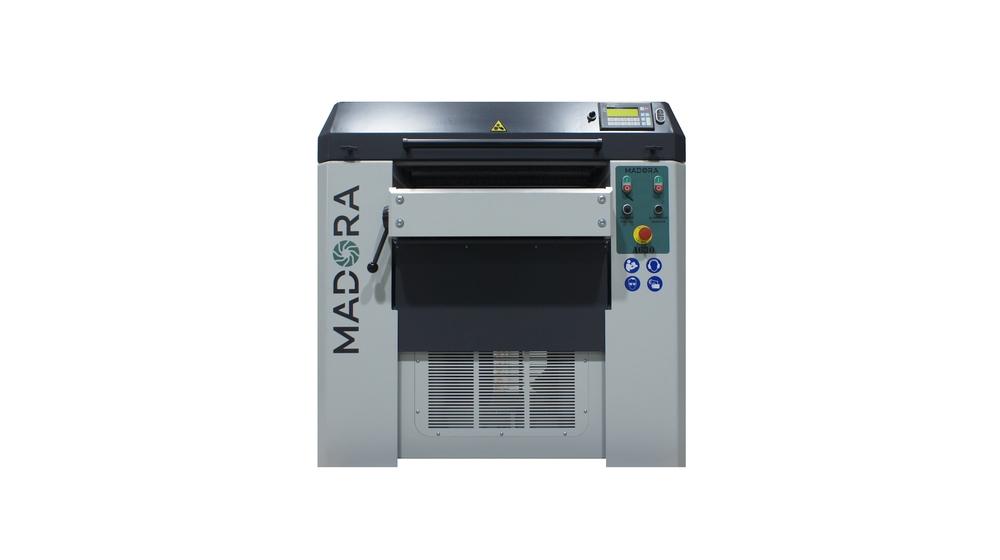

GRUBOŚCIÓWKA A630
Grubościówka przeznaczona jest do zestrugiwania warstwy drewna w celu osiągnięcia określonej grubości. Grubiarki z serii A630 charakteryzują się solidnym żeliwnym stołem, którego powierzchnia jest strugana. Stół podnoszony jest na 4 śrubach trapezowych, które prowadzone są za pomocą 4 słupów fi 60. Stół osadzony jest w sztywnym korpusie, co pozwala uzyskać najwyższą jakość obróbki. Charakterystyczną cechą urządzenia jest nowoczesny design. Maszyna w standardzie wyposażona jest w automatyczne ustawianie grubości obrabianego detalu, bezstopniową regulację posuwu, dwie rolki gładkie za wałem nożowym oraz spiralny wał zębaty posuwu. Dodatkowym zaletą maszyny jest wysokowydajny wał nożowy wyposażony w 4 noże strugające z 3 śrubami regulacyjnymi na każdym nożu.
Dane fabryczne
|
Parametry |
Jednostki |
Wymiar |
|---|---|---|
|
Maksymalna |
mm |
630 |
|
Minimalna grubość struganego materiału |
mm |
3 |
|
Maksymalna grubość struganego materiału |
mm |
300 |
|
Maksymalna grubość warstwy struganej |
mm |
8 |
|
Minimalna długość obrabianego materiału |
mm |
300 |
|
Prędkość posuwu bezstopniowa |
m/s |
4-24 |
|
Średnica króćca ssawy odciągu wiórów |
mm |
160 |
|
Prędkość powietrza w instalacji odwiórowania |
m/s |
24 |
|
Zapotrzebowanie powietrza |
m3/h |
1750 |
|
Moc silnika głównego |
kW |
7,5 |
|
Moc silnika posuwu |
kW |
1,5 |
|
Moc silnika podnoszenia |
kW |
0,55 |
|
Masa obrabiarki |
Kg |
1100 |
|
Wymiary gabarytowe : |
mm mm mm |
1100 1140 1200 |
Wyposażenie standardowe
STÓŁ PODNOSZONY NA 4 SŁUPACH
Stół podnoszony jest na 4 śrubach trapezowych prowadzonych przez 4 prowadnice liniowe. Takie rozwiązanie pozwala uzyskać bardzo wysoką sztywność maszyny oraz najwyższą precyzję pozycjonowania stołu.
DWIE ROLKI GŁADKIE ZA WAŁEM NOŻOWYM (STANDARD)
Grubościówki marki MADORA w standardzie wyposażone są w dwie rolki gładkie na wyjściu z maszyny, co pozwala zachować stabilność materiału podczas obróbki czego następstwem jest wysoka jakość powierzchni obrabianego materiału.
WALEC POSUWU ZE SPIRALNĄ LINIĄ ZĘBÓW (STANDARD)
Zastosowanie walca posuwowego ze spiralną linią zębów pozwala uzyskać bardzo równomierny posuw, co wpływa na uzyskana jakość powierzchni obrabianej.
PŁYNNA REGULACJA POSUWU (STANDARD)
Każda grubościówka marki MADORA została wyposażona w bezstopniową regulację posuwu, co wpływa na jakość obsługi urządzenia przez operatora.
SPRĘŻYNOWA LISTWA DZIELONA (STANDARD)
Przed wałem nożowym zastosowaną sprężynową listwę dzieloną, która bardzo dobrze sprawdza się podczas obróbki cienkich elementów oraz podczas obróbki nierównego materiału wejściowego. (Solidne żeliwne dociski)
AUTOMATYCZNA REGULACJA GRUBOŚCI OBRÓBKI (STANDARD)
Zdecydowanie największym wyróżnikiem grubościówek marki MADORA jest automatyczny system pozycjonowania stołu, który bardzo usprawnia obsługę urządzenia.
Wyposażenie opcjonalne
ROLKI W STOLE (OPCJA)
Rolki w stole ułatwiają obróbkę mokrego i żywicznego drewna.
ROLKI WYDŁUŻAJĄCZE STÓŁ (OPCJA)
Dodatkowe rolki na wejściu oraz na wyjściu pozwalają na łatwiejszą pracę podczas obróbki długich elementów.
WALEC POSÓWOWY SEGMENTOWY (OPCJA)
Walec segmentowy ułatwia pracę podczas obróbki elementów, których grubość nie jest równa. Elastyczne umocowanie segmentów na wale pozwala na dopasowanie się do grubości detalu wejściowego.
PNEUMATYCZNA REGULACJA SIŁY DOCISKU (OPCJA)
Pneumatyczna regulacja pozwala na szybką zmianę siły docisku na poszczególnych segmentach agregatu posuwu.
